基于VSCode搭建ARMGCC开发环境

本篇应用笔记旨在为使用 MM32 MCU 的开发者提供一份基于 ARMGCC 工具链下的开发环境搭建指南，以帮助用户快速上手在 ARMGCC 工具链下的 MM32 MCU 的项目代码编译、下载和调试工作。

简介

本文将从软件和硬件的基本介绍开始，逐步引导用户完成开发环境的搭建，包括 VSCode 的安装与配置、ARMGCC 工具链的集成、J-Link 调试器的安装与设置，以及 VSCode 扩展插件的安装。随后，文档将详细讲解如何配置 EIDE 工程，包括工具链路径、J-Link 路径的设置，以及如何利用远程仓库模板快速创建项目。最后，本文档将指导用户进行板载调试的配置，包括芯片支持包的添加、GDB 与 GDBServer 的配置、启动文件的设置，以及调试的启动与执行。

软件介绍

代码编辑器 —— Visual Studio Code

(Version: 1.90.2 或以上) 下载链接：https://code.visualstudio.com/
VSCode 是由微软开发的跨平台免费开源的代码编辑器，支持语法高亮、代码自动补全 (IntelliSense)、代码重构、查看定义等功能，并内置命令行工具和 Git 版本控制系统。用户可通过更改主题和键盘快捷方式实现个性化设置，也可通过扩展程序商店安装扩展以拓展功能。

编译工具链 —— arm-none-eabi-gcc

(Version: 10.3 release或以上) 下载链接：https://developer.arm.com/downloads/-/gnu-rm
GNU Arm Embedded Toolchain （GCC for ARM）基于开源协议免费使用，是众多开发者首选的编译工具链之一。

调试烧录工具软件 —— JLink

(JLink_V7.92j 或以上) 下载链接：https://www.segger.com/downloads/jlink
J-Link 是一种由 SEGGER 公司开发的调试器，它广泛应用于嵌入式系统的开发和调试，特别适用于 ARM 架构的微控制器。

硬件介绍

开发板 —— Mini-F0163

本文使用灵动官方提供的开发板 Mini-F0163，详情见灵动官网：https://www.mindmotion.com.cn/support/development_tools/evaluation_boards/miniboard/mm32f0263d7p/

烧录工具 —— Jlink

Jlink 烧录器 V9.7 或以上皆可  

开发环境搭建

下载并安装VSCode

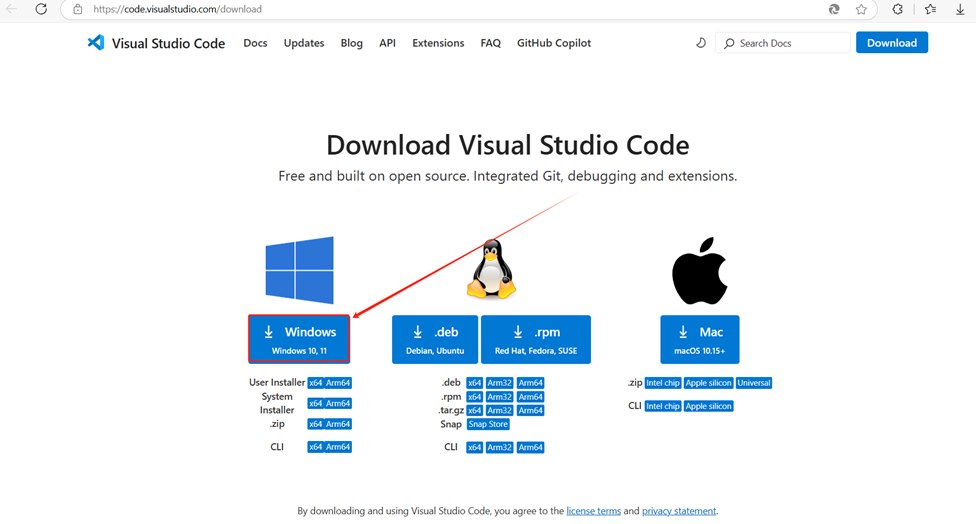

下载并安装 VSCode，按照默认选项连续点击下一步安装即可。

alt text

下载并安装 ARMGCC 工具链

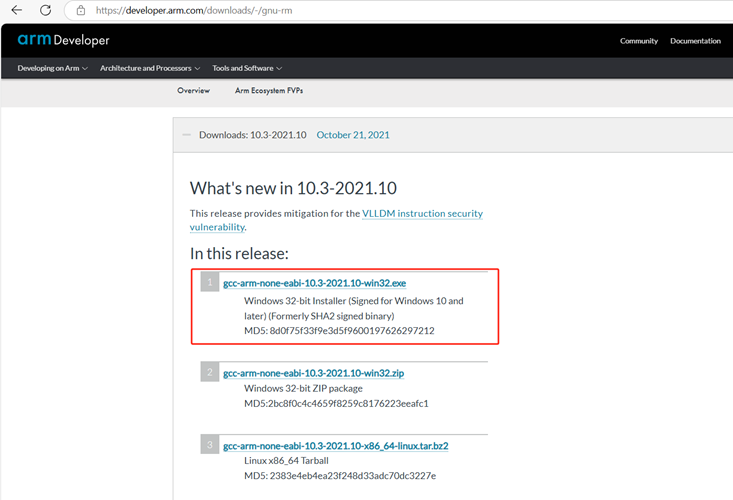

这里选择 gcc-arm-none-eabi-10.3-2021.10-win32.exe 下载并默认安装即可。

alt text

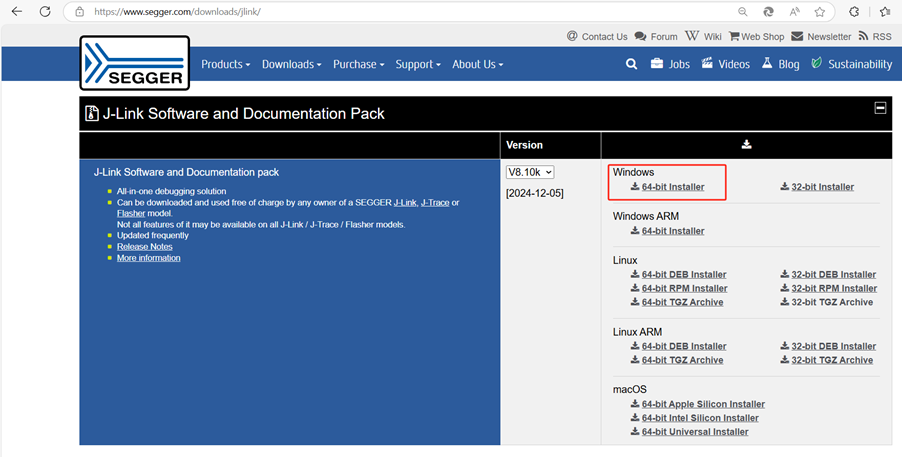

下载 J-link 安装包，这里推荐安装最新版本的 J-link 安装包。

alt text

安装VSCode扩展插件

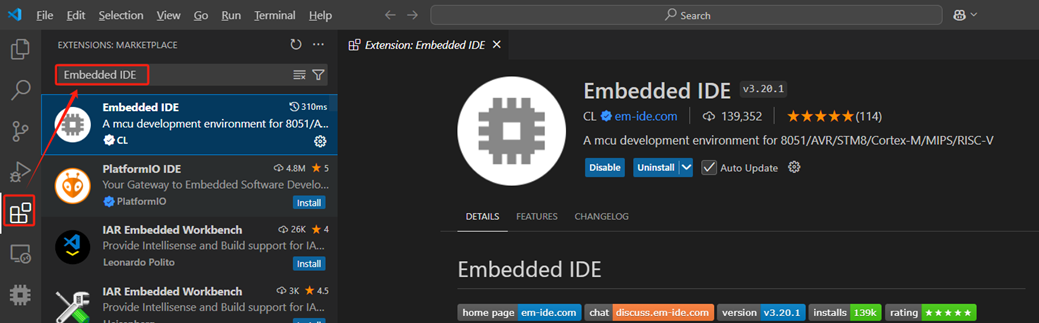

打开 VS Code 并在扩展中搜索 “Embedded IDE” 进行安装。

alt text

Embedded IDE 是一款一款适用于 8051/STM8/Cortex-M/MIPS/RISC-V 的单片机开发环境。

在 VSCode 上提供 8051,AVR,STM8,Cortex-M,MIPS MTI,RISC-V... 项目的开发，编译，烧录等功能，并支持多个平台:

  • Windows x64 (>= Windows 10)
  • Linux x64
  • macOS（仅在 'macOS 10.15 x64' 中测试过）

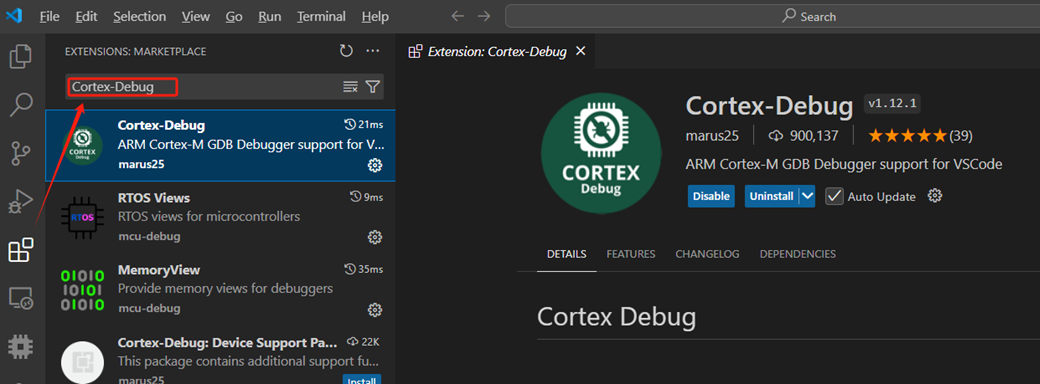

在扩展中搜索 “Cortex-Debug” 进行安装。

alt text

Cortex-Debug 是一个专为 Visual Studio Code (VSCode) 设计的扩展插件，旨在提供对 ARM Cortex-M 和 Cortex-A 系列微控制器的高级调试支持，以下是 Cortex-Debug 的一些主要特点和功能：

  • 高度可配置性：Cortex-Debug 支持多种配置，以适应不同的调试需求。
  • 支持多种硬件调试器：支持 J-Link、ST-LINK、CMSIS-DAP 等硬件调试器。
  • 调试会话：用户可以通过配置 launch.json 文件来启动对指定设备的调试会话。
  • 多核调试：对于多核 MCU，支持同时调试多个核心，对同步问题的调试尤其有用。
  • 断点和观察点：Cortex-Debug 提供了条件断点和表达式观察等功能，增强调试过程的效率。
  • Live Watch：支持实时观察变量值的变化。

配置EIDE工程

配置ARMGCC工具链路径

在 VScode 安装完 EIDE( Embedded IDE) 扩展后，进行 gcc-arm-none-eabi 的安装路径配置，用于后续的代码编译。

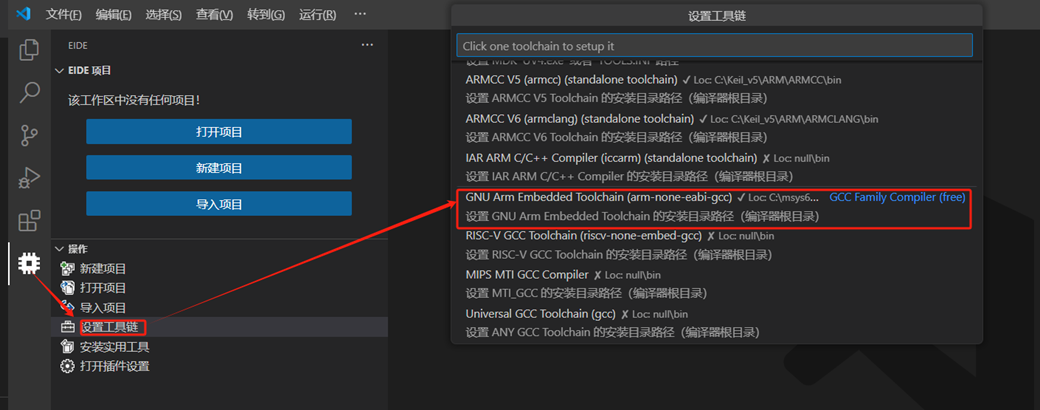

首先在 VSCode 左侧栏点击 EIDE 扩展，并在左下“操作”栏下找到“设置工具链”鼠标左键单击并稍作等待，在出现的编译器类型中下滑选择 “GNU Arm Embedded Toolchain”。

alt text

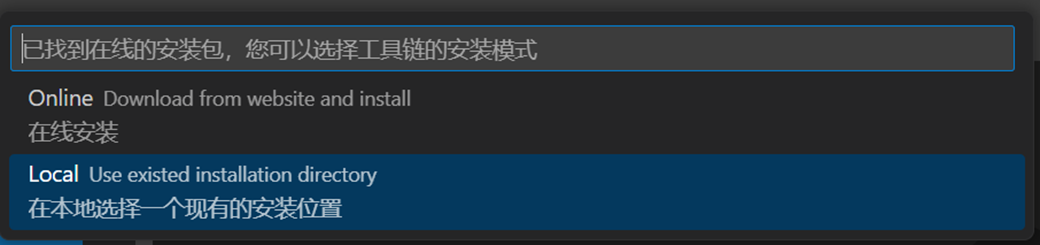

在弹出的安装模式中选择 “Local” 进行配置已在本地安装的工具链路径。

alt text

找到前文提到的安装 gcc-arm-none-eabi 的路径，这里选择到带工具日期版本的文件夹即可。设置完成后，再次打开“设置工具链”，若看到 “GNU Arm Embedded Toolchain” 状态显示由 ‘x’ 变为 ‘✓’ 则表明 Arm GCC 工具链设置成功。

点击 EIDE 扩展，找到“操作”栏下方的“打开插件设置”。

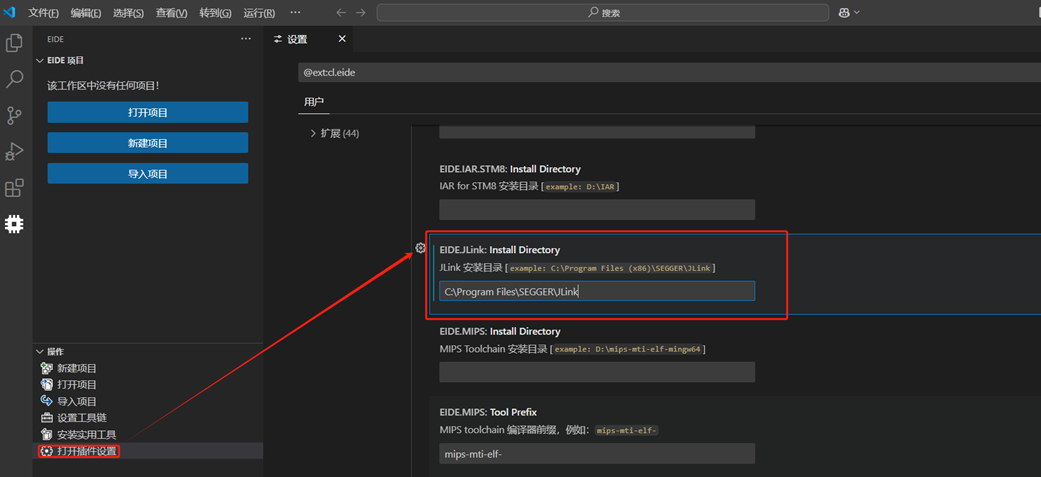

在右侧显示的扩展配置中找到 “EIDE.JLink: Install Directory”，在下方输入框中输入 Jlink 的安装路径。这里若采用了默认安装路径即为：“C:\Program Files\SEGGER\JLink”

alt text

完成上述配置后，建议关闭 VSCode 后再次重新打开，防止 EIDE 在使用 J-link 选择芯片类型时无法找到芯片。

使用远程仓库模板快速创建项目

上述环境搭建完成后，可通过使用远程仓库模板快速验证当前配置的环境是否正常。

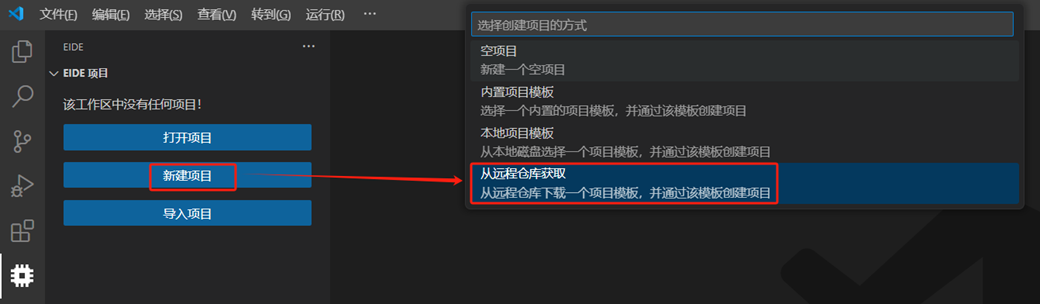

在 EIDE 扩展插件下点击“新建项目”，在弹出的窗口中选择“从远程仓库获取”。

alt text

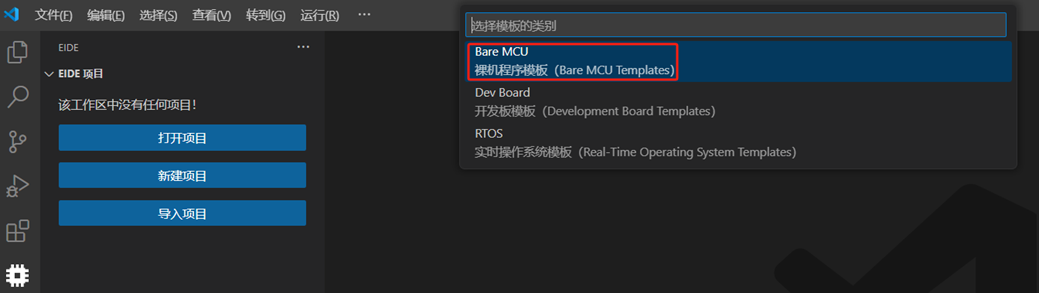

选择模板类别为 “Bare MCU”

alt text

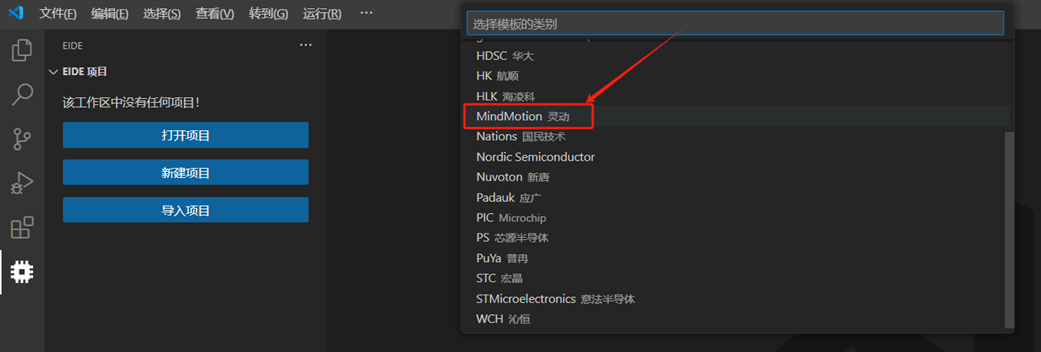

选择 “MindMotion”

alt text

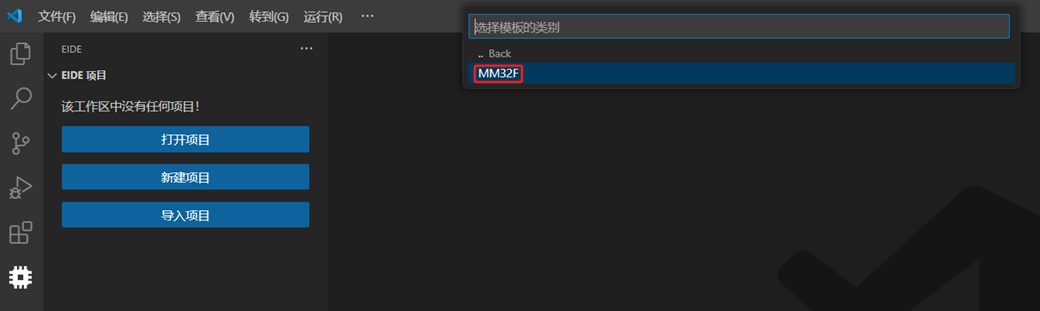

选择“MM32F”系列

alt text

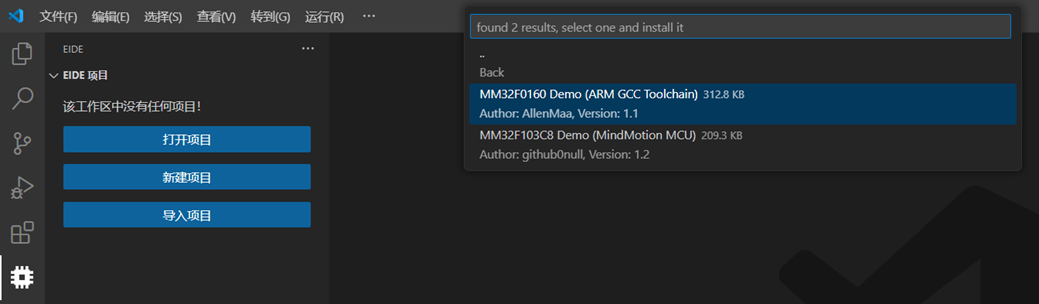

选择 “MM32F016 Demo”

alt text

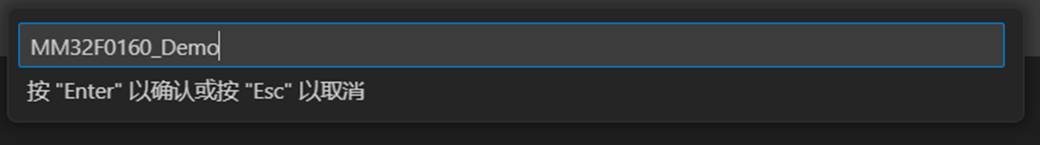

输入新建的项目名称，并按下键盘上“Enter”键进行确认

alt text

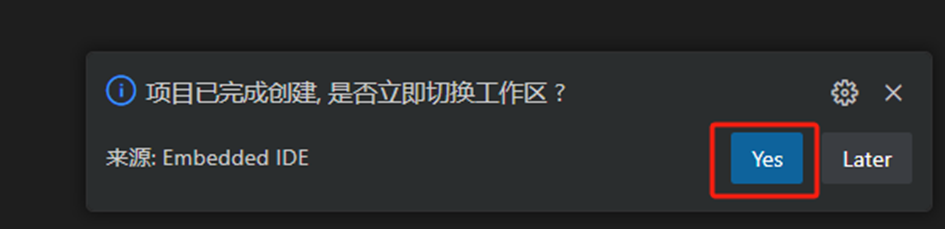

项目创建完成后，在界面右下角点击 “Yes” 切换工作区

alt text

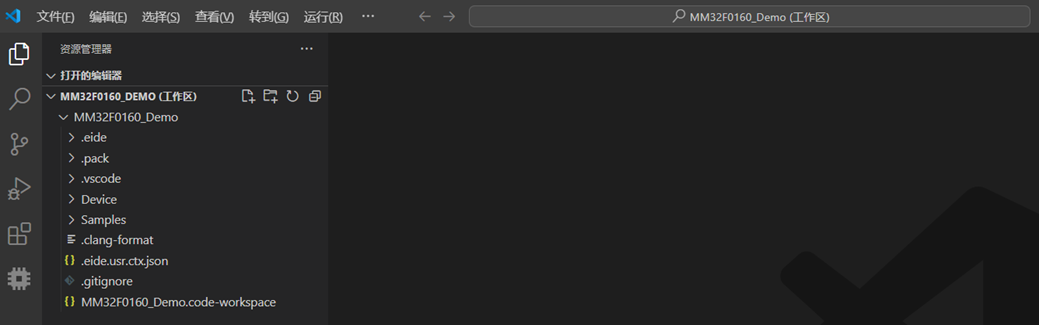

切换工作区后的界面如下图所示：

alt text

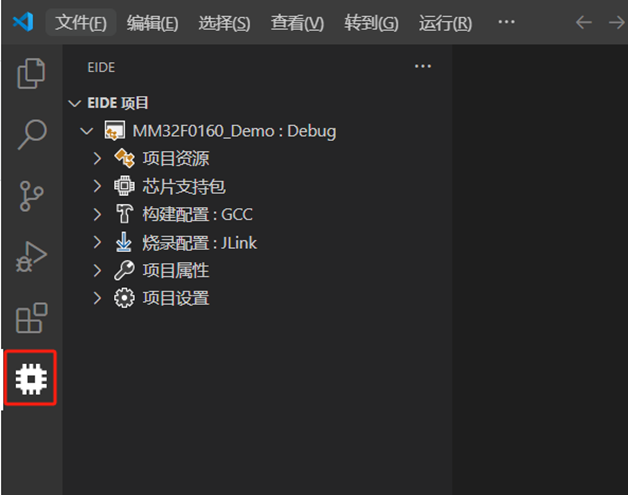

选择 EIDE 扩展，会自动加载工作区下面的 EIDE 项目。

alt text

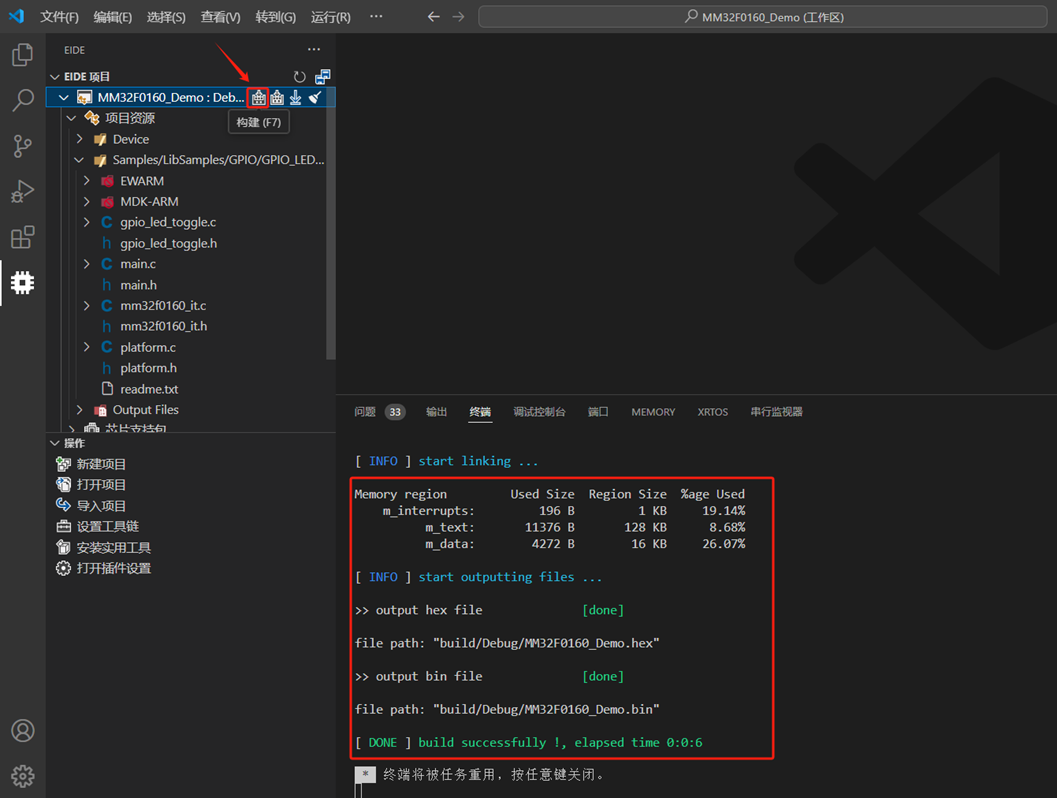

点击编译，进行代码编译，编译成功通过则可以在下方中断窗口中看到图中的编译信息：   alt text

在线板载调试

添加芯片支持包PACK

添加芯片支持包，用以在调试时便捷地查看该芯片的外设寄存器。MM32 的芯片支持包可从灵动官网中进行下载，这里可直接复用 Keil 的 PACK 包进行使用，下载解压后选择对应系列的芯片即可，下载链接如下：https://www.mindmotion.com.cn/support/software/keil_pack/

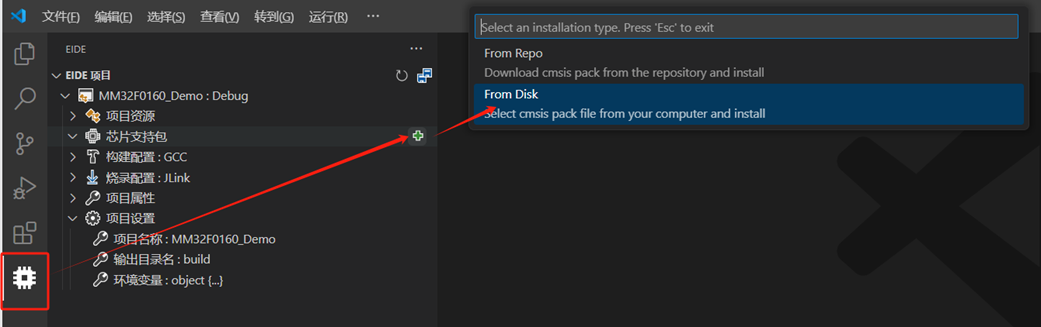

打开 EID E,点击 “+”，选择从本地安装

alt text

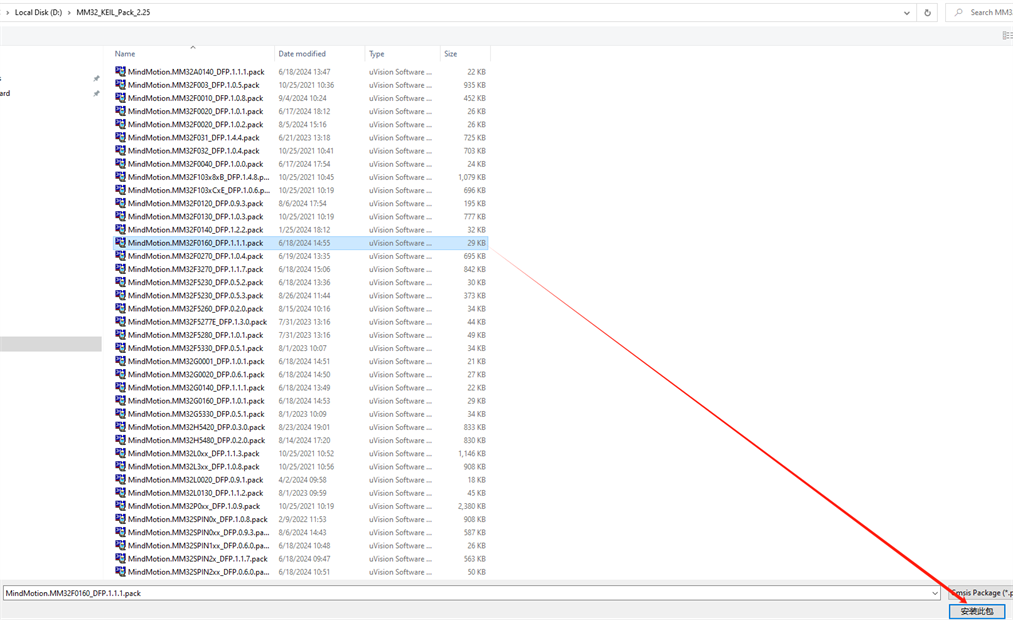

这里我们以 MM32F0160 为例选择 “MindMotion.MM32F0160_DFP.1.1.1.pack”进行安装。

alt text

安装后选择实际使用的芯片型号，这里我们使用的开发板 Mini-F0163 搭载的型号是 MM32F0163D7PV。

配置GDB与GDB Server路径

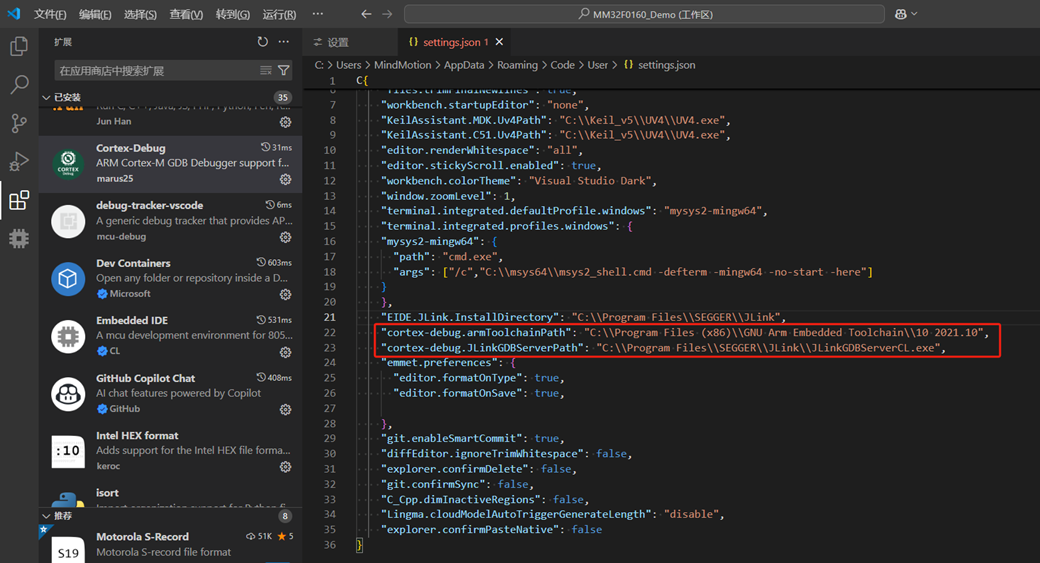

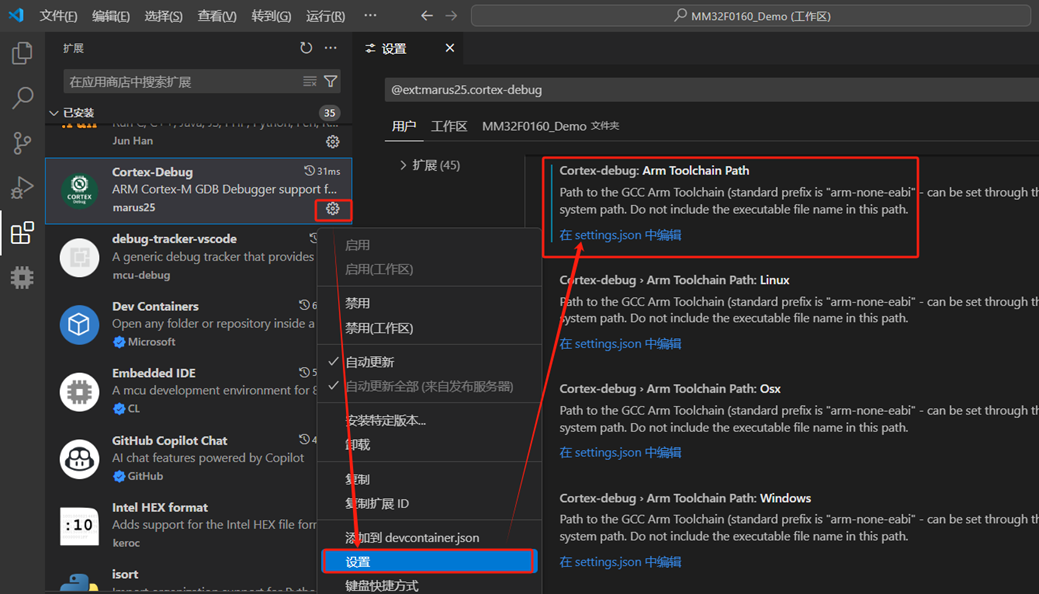

在扩展中找到 Cortex-Debug，点击扩展设置。在设置页面中找到 "cortex-debug.armToolchainPath" 和 “cortex-debug.JLinkGDBServerPath"，并点击“在 settings.json 中编辑”。

alt text

打开 “setting.json” 文件后完成如下红框中的路径配置：

alt text

配置启动文件

启动调试器先确认在 ‘.vscode’ 工作区文件夹下是否包含了 ‘launch.json’ 文件，这是调试的启动配置文件，该启动配置文件中包含了要使用的调试器类型，调试接口以及调试文件等信息。

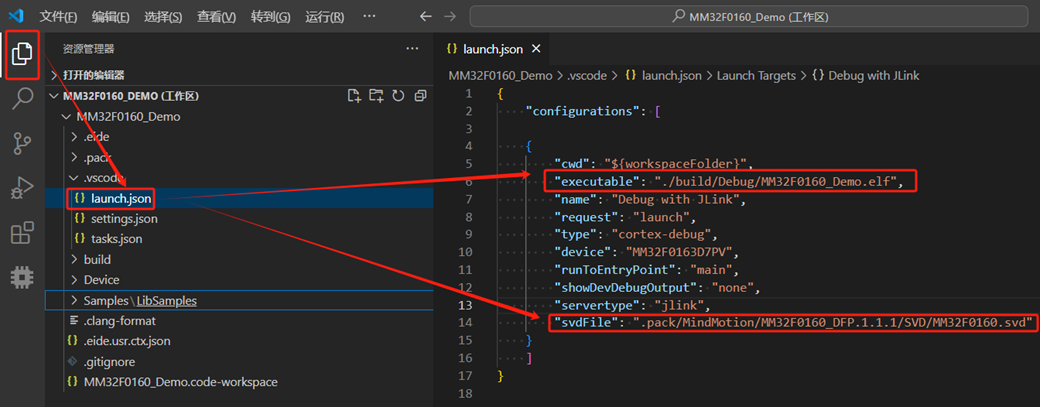

若该文件不存在请手动新建该文件，并根据下图的配置安装实际工程修改文件中的内容。

alt text

需要注意的是，这里的 “*.elf” 文件名需要根据命名的项目名称修改，并根据上文中实际的芯片支持包所在路径添加 SVD 文件路径。

启动调试

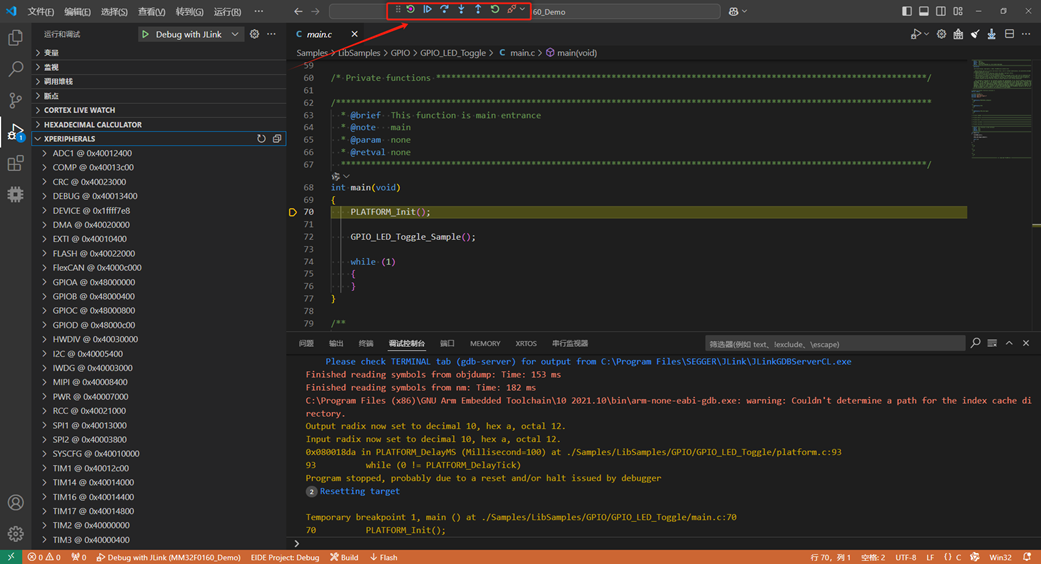

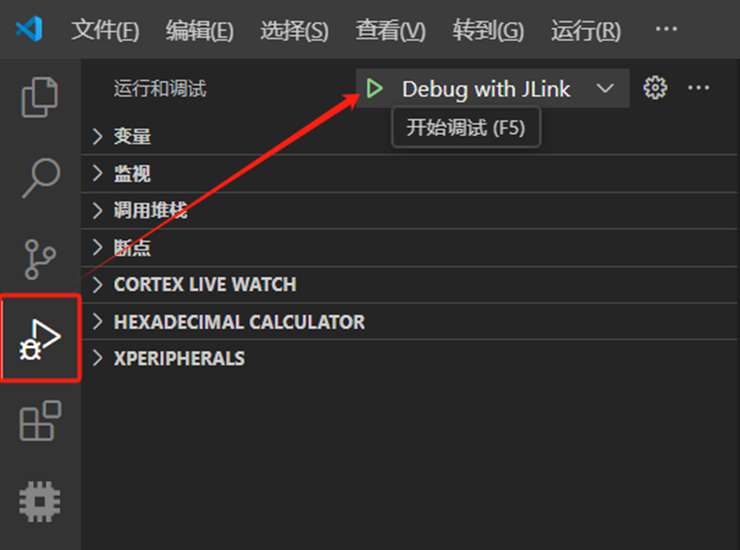

打开调试窗口，点击开始调试（或按下 F5 键）。

alt text

若正常启动可看到如下调试界面，此时便可进行设置断电、单步调试、查看变量等调试操作。

alt text
